对象参考线 ObjectGuides

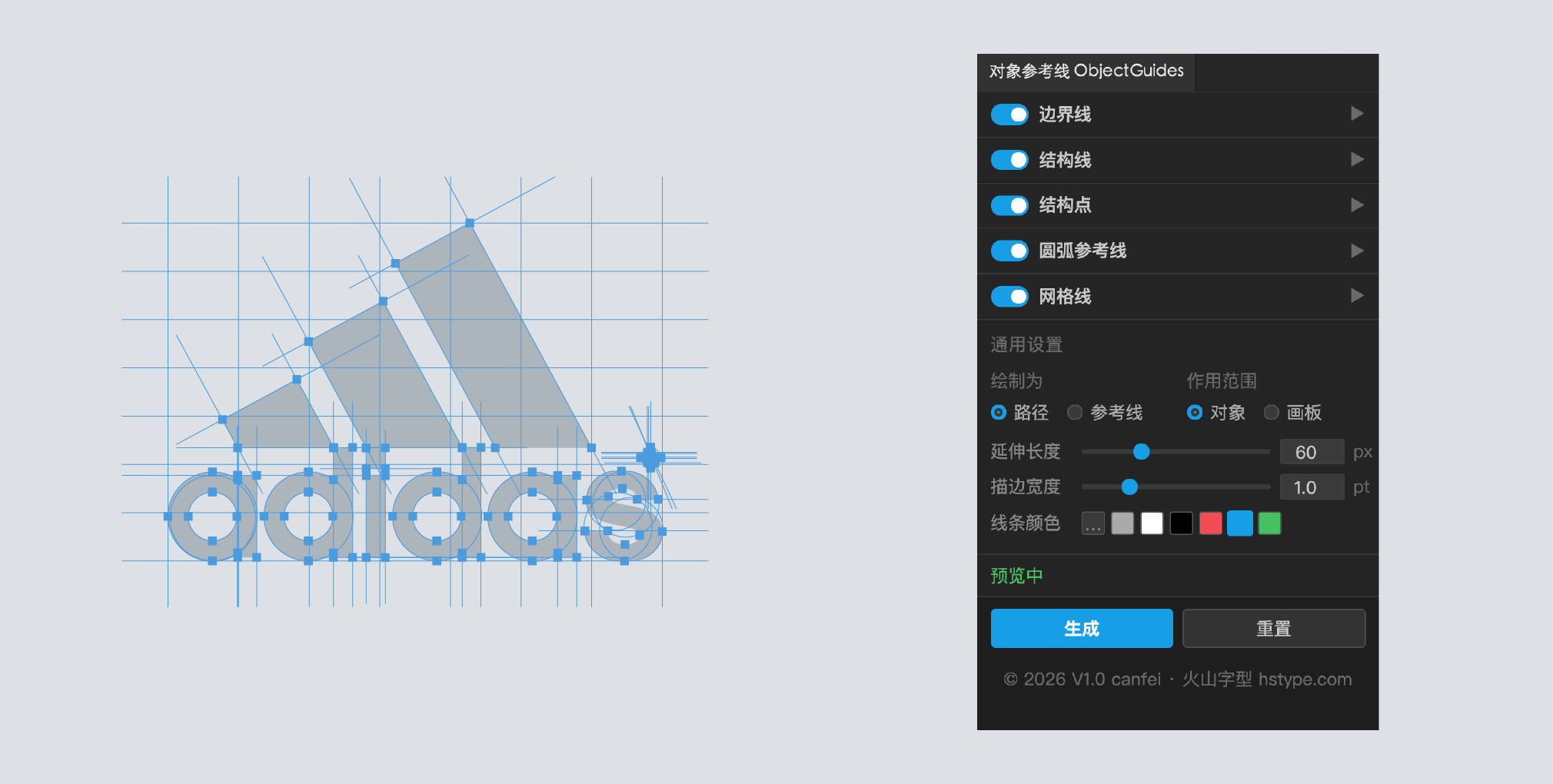

Illustrator 的参考线默认来自标尺，与画板对齐，却和正在处理的对象无关。对象参考线 换了一个起点：从所选对象的几何结构出发，生成边界线、结构线、结构点、圆弧参考线与网格线。五个模块可独立开启、自由组合，结果实时预览，确认后一键固化到独立图层。适合字体设计、图标与标志、平面构图等需要精确结构关系的场景。

五个模块

边界线： 读取所选对象的几何边界，生成上下左右四条边缘线、水平/垂直中心线、正反对角线，可设置边距偏移量。支持多对象同时处理，取整体联合边界。延伸范围可选择对象本身或当前画板。

结构线： 检测路径中的直线段，沿其方向无限延伸为参考线。自动按角度去重，容差可调，避免细微角度差异导致重复生成。适合分析构图的隐含轴线、对齐关系。

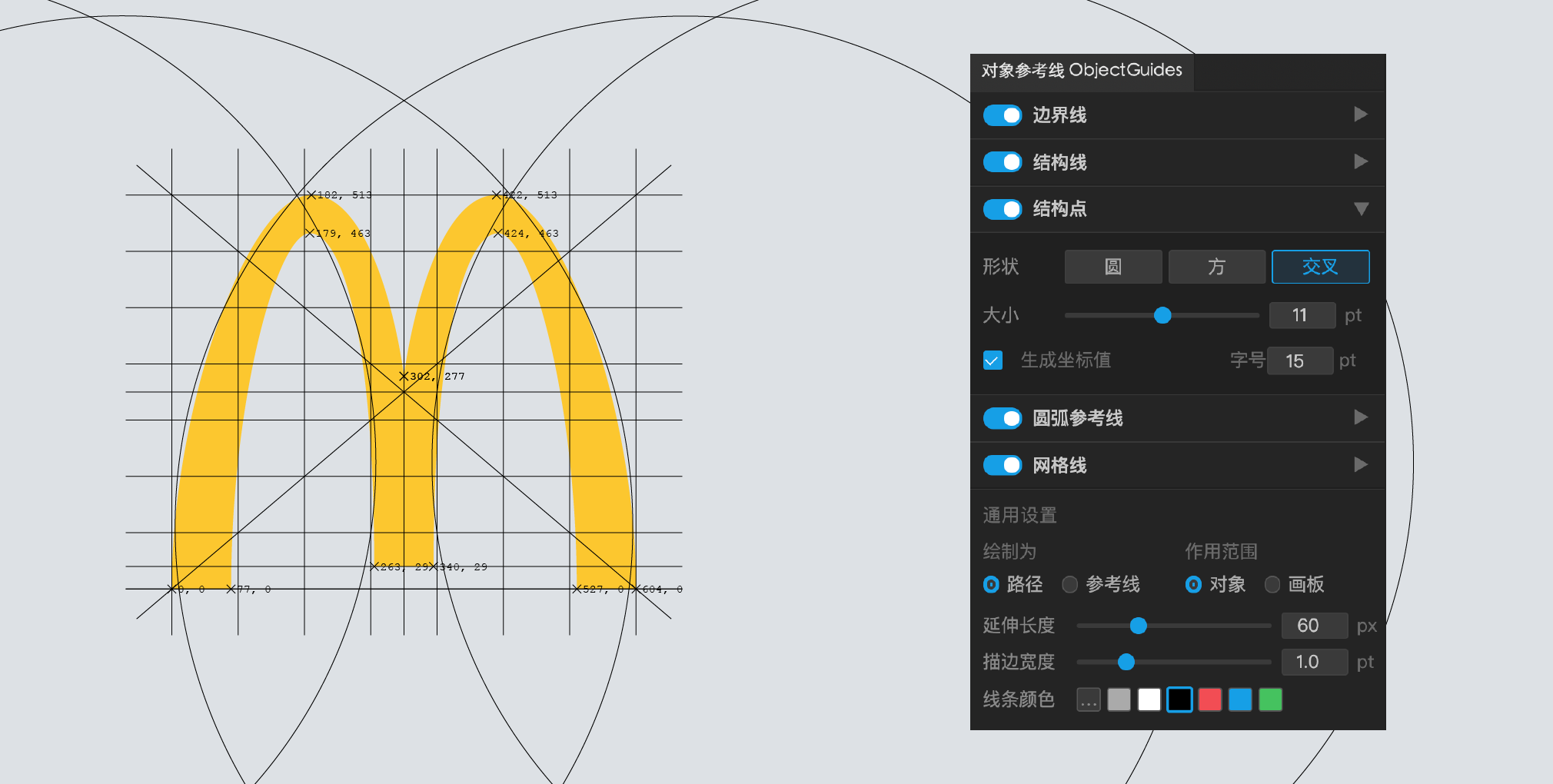

结构点： 在路径每个锚点位置生成标记，可选圆形、方形、十字三种形态，尺寸可调。用于精确定位控制点，检查字形结构或图标锚点分布是否合理。

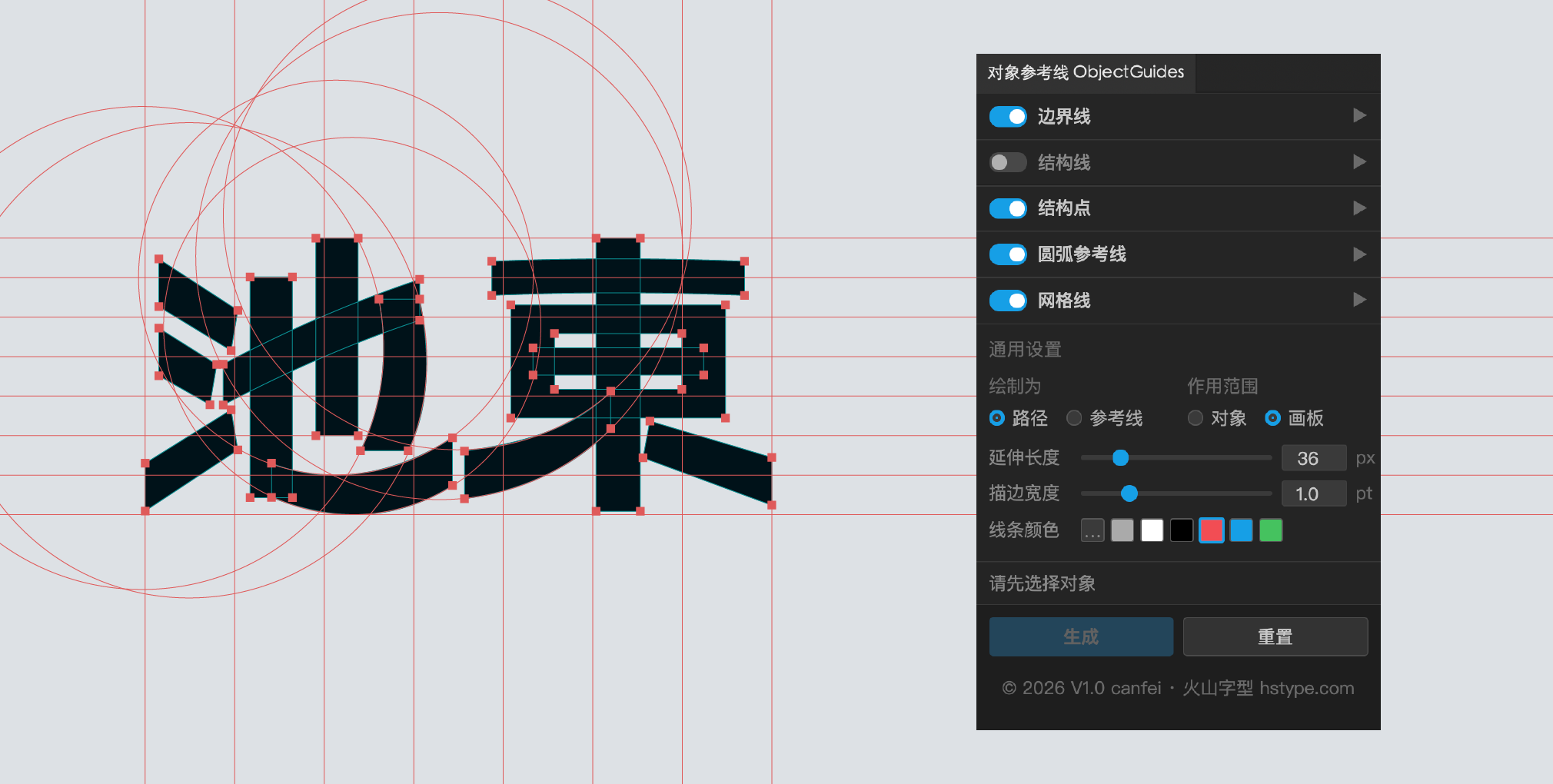

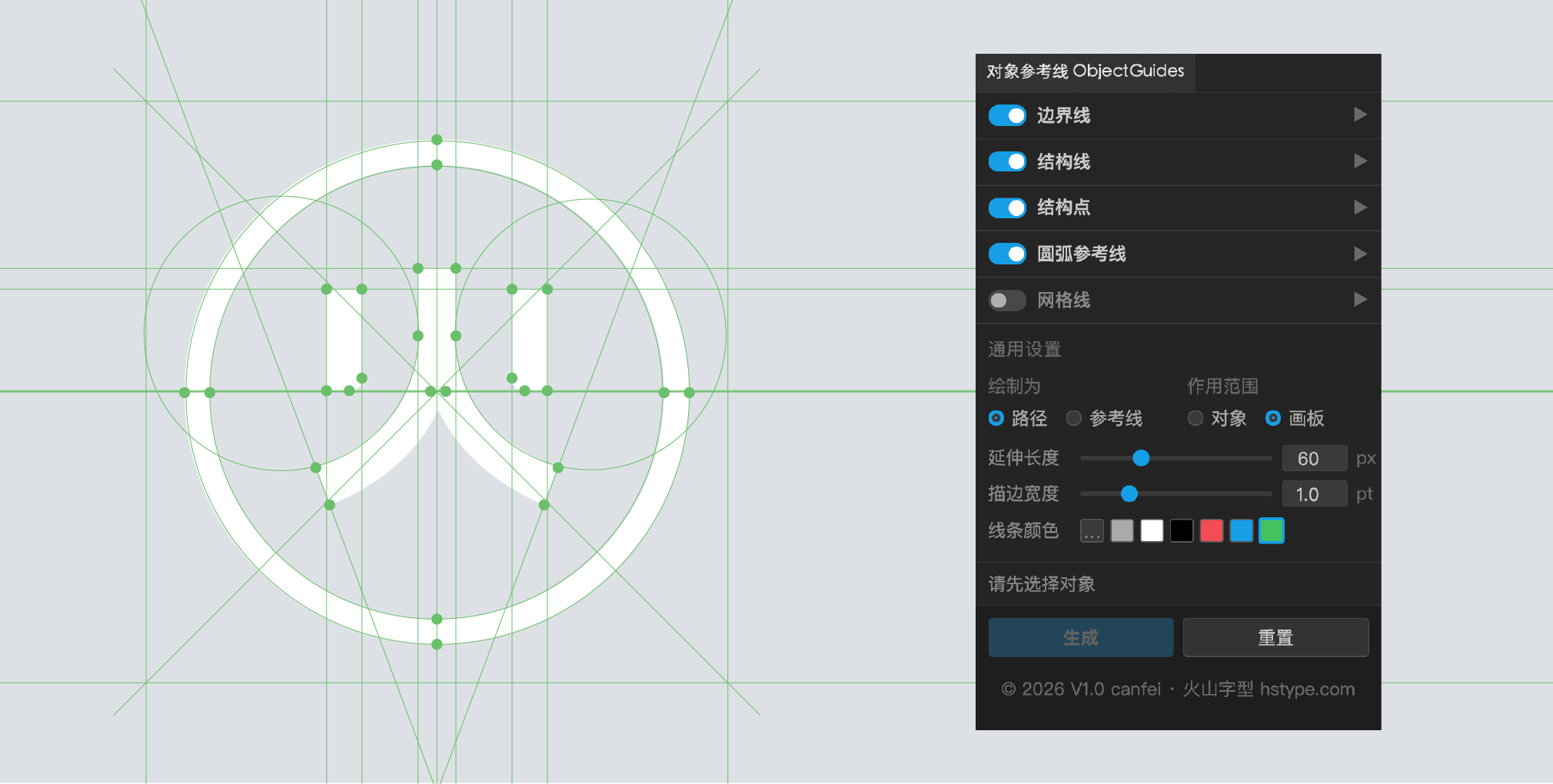

圆弧参考线： 对每段曲线段用最小二乘法拟合圆，自动过滤拟合质量差的线段，去除重叠或近似的冗余圆，将识别出的圆以完整圆形绘制出来。字体设计中快速还原圆弧参照圆、标志设计中提取几何基础圆，一步完成。

网格线： 在对象边界内按指定行列数等分，生成内部网格参考线，用于构图分割或等比对齐。

输出方式

• Illustrator 原生参考线：不占图层空间，不参与打印和导出，适合对齐与检查。
• 描边路径：保留在图层结构中，可自定义颜色和线宽，可打印、可导出。

每次生成都会在「对象参考线」图层内新建一个带时间戳的会话分组，多次生成累积保留、互不干扰。所有结果实时预览，确认后一键固化。

安装方式

1. 完整解压安装包，退出 Illustrator。
2. macOS 双击 install-mac.command；Windows 双击 install-windows.bat。
3. 重启 Illustrator，打开「窗口 → 扩展功能 → 对象参考线 ObjectGuides」。

插件为本地安装的未签名 CEP 扩展，需要开启 PlayerDebugMode；一键安装程序会自动完成。
